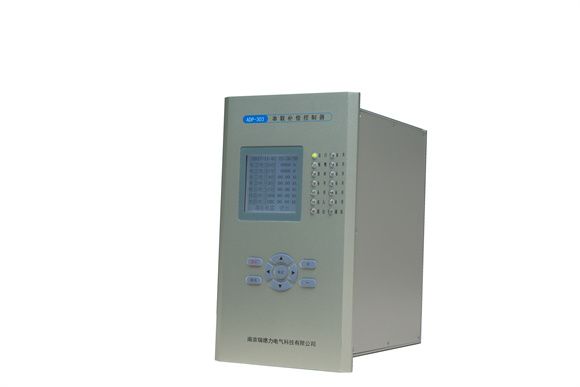

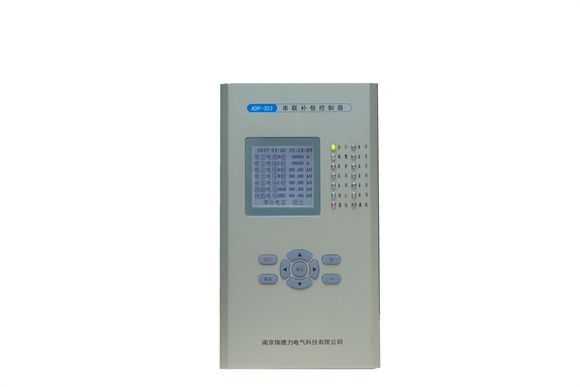

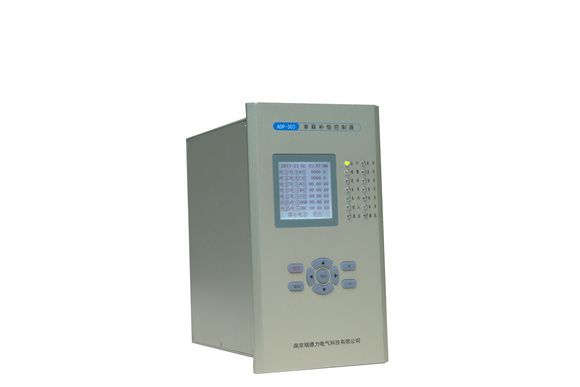

ADP-303 串联补偿控制器
产品概述
配电网10kV串联电容器补偿装置是近年来逐渐推广使用的电力技术之一。通过在10kV输电线路上增加串联电容器组补偿线路的感抗,达到缩短10kV配网供电半径、改善配网线路全线电压分布、特别是提升线路末端低电压的作用。适用于需要改善供电电压质量、提高功率因数、降低线损、增加电能输送能力的10kV长线路,特别是跨越山区、负荷重或存在大型工业负荷的农村配网线路,是解决台区低电压问题的优选方案。
串联补偿控制器(以下简称控制器)是串联电容器补偿装置的核心部件,用于保护、控制及监视补偿装置。控制器实时跟踪输电线路的电压,根据预设的策略投切电容器组;输电线路发生故障时,及时旁路电容器组;电容器组本体发生故障时,快速退出电容器组。
功能介绍
一、交流量
6路电压、6路电流的采集,计算相电压、线电压、频率、有功功率、无功功率、功率因数。
二、开入量
8路开入量,采集串联补偿电容器组的工作状态及控制开关的状态。
三、出口
3路出口,用于电容器的自动投切和故障旁路。
四、通讯
RS-232和RS-485接口,Modbus规约或101规约,支持通过GPRS和主站通讯。
五、投切功能
1、 手动投切。
2、 根据预设逻辑自动投切。
六、保护功能
1、 三段式过流保护。
2、 线路过电压保护。
3、 电容器阻抗保护。
4、 电容器过压保护。
5、 故障隔离及重投。
6、 晶闸管状态监测(可选)。
7、 控制电源监测。
8、 PT状态监测。
订货须知
订货时请提供下列资料:
1、 串联电容器补偿装置电气图。
2、 电压互感器二次额定值(220V、57.7V或100V)。
3、 电流互感器二次额定值(1A或5A)。
4、 控制器电源电压(100Vac、220Vac)。
