ADP-302 PT多点接地监测装置
浏览次数: 1456 日期:2018-08-06
  • 产品说明

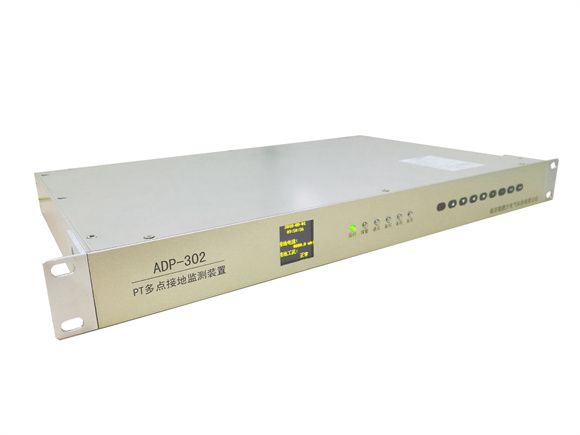

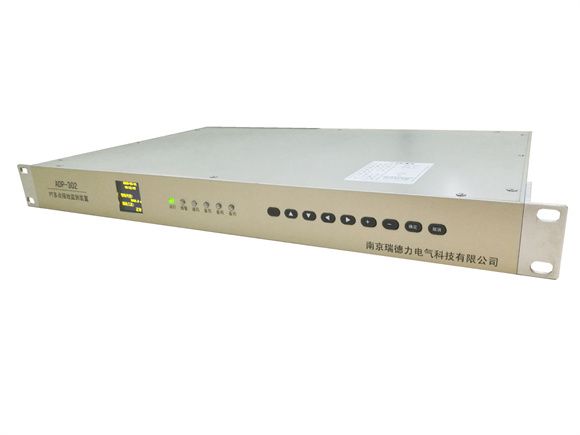

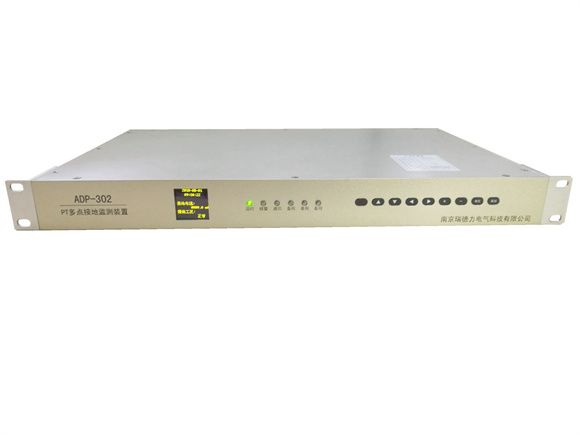

 ADP-302 PT 多点接地监测装置



产品概述

变电站和开关站的电压互感器(PT)二次要一点接地,不能不接地,不能多点接地。ADP-302通过监测接地线(N600)对地电流,实现对PT二次接地状况的实时监测。

ADP-302适用于各个电压等级的变电站及开关站,适用各种主接线方式,适用直接接地、经电阻接地、经消弧线圈接地及不接地等各种接地方式。装置组屏安装,也可在开关柜就地安装。


保护配置和功能

◆ 保护配置

1、 PT 多点接地保护。

2、 PT 未接地保护。

◆ 测控功能

1、 2 路遥信开入。

2、 SOE 记录。

3、 RS-485 通讯,支持 DL/T 667-1999(idt IEC 60870-5-103:1997)通信规约和Modbus RTU 通信规约。

◆ 保护信息功能

1、支持远方查看、修改保护定值。

2、支持远方查看开关量状态。

3、支持远方查看运行状态(包括保护运行报警和自检信息)。

4、支持远方复归信号。

5、支持上送故障录波。


性能特征

◆ 监视功能完备,既能监测多点接地、又能监测未接地。

◆ 选用高可靠性、高精度的传感器,配合先进的算法,实现了高精度的测量。

◆ 多功能合一,集成了保护、通讯等功能。

◆ 选用进口 32 位高性能、高可靠性的 DSP 处理器, 16 位高速 ADC 芯片,数据处理能力强。

◆ 采样回路无可调节元件,无需在现场调整采样精度,保证运行的稳定性。

◆ 强电开入(220V/110V DC/AC),结合软硬件滤波,抗干扰能力强、可靠性高。

◆ 选用进口、主流的高密度继电器作为出口继电器。

◆ 装置电源适用范围宽,交直流通用, 85~265V(DC/AC: 47~63Hz);抗电压跌落和电压中断能力强。

◆ 装置工作温度范围宽, -25℃~+60℃可靠运行。

◆ 完备的软硬件自检功能

实时对装置内部的各器件、各接口回路进行检测,异常时能及时提示并闭锁出口。

◆ 事件记录功能

可记录最新 64 次动作报告,最新 256 次 SOE 变位记录报告,最新 64 次用户操作记录报告,最多 8 次故障录波报告(每次故障录波时间最长 15 秒)。

◆ 事件记录掉电不丢失,无需电池供电,可靠性高,可保存至少 10 年。

◆ 强大的联调功能

支持就地出口传动测试、通讯虚拟测试和手动录波等功能。

◆ 操作方便

人机界面友好,选用高分辨率液晶,树形菜单,中文显示;采用 9 键式键盘,操作简单、直观。

提供多个指示灯,直观的反映装置的运行状态。

◆ 高标准的电磁兼容性能

整体面板、全封闭机箱,强弱电严格分开,取消传统背板配线方式,同时在软件设计上也采取诸多抗干扰措施,装置的抗干扰能力大大提高,满足标准中的电磁兼容要求。

◆ 安装方便

标准 1U 整层机箱,可组屏安装,也可就地开关柜安装。
